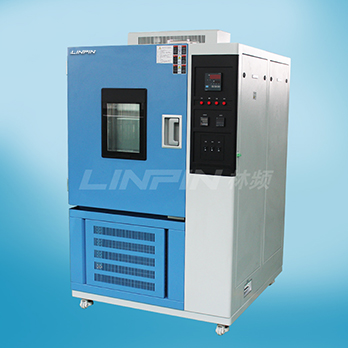

高低溫測試儀器是由三個箱構成的，各自是高溫貯藏室、低溫貯藏室、和試品試驗室。在箱體中間各自有2個風管有汽缸操縱，風管和汽缸就是說保持高低溫測試儀器溫度迅速轉變的緣故。接下去由我來大伙兒解讀高低溫測試儀器是怎樣開展溫度轉換。



　　(1)、高溫貯藏室：中央控制系統從溫度傳感器元器件檢驗及時數據信號，與設置溫度數據信號開展較為，獲得較為數據信號，由儀表盤PID邏輯電路輸出數據信號操縱中間繼電器的通斷或關閉的時間占比調整電加熱器功率尺寸，進而做到全自動溫度控制的目地。



　　(2)、低溫貯藏室：箱里溫度情況由風管中的電加熱器、空調蒸發器及其離心風機的運行情況決策。歷經空調膨脹閥節流閥排出的冷媒進到運行房間內空調蒸發器后，消化吸收運行房間內發熱量并汽化，使運行室溫度減少;汽化后的蒸汽參數被制冷壓縮機吸進并轉化成高溫、髙壓汽體進到冷卻器中被冷疑成液體，再經過篩檢程序，最終根據空調膨脹閥節流閥后，再次又進到運行房間內空調蒸發器中吸熱反應并汽化隨后再被制冷壓縮機吸進縮小。這般往復式回圈運行，使運行室溫度降至設定的溫度規定。



　　(3)、沖擊性溫度測試室：由儀表盤自動控制系統高低溫試驗閥門，在低溫或高溫貯藏室中間轉換，各自與高溫箱或低溫箱產生閉路氣體呼吸系統，快速做到實驗的總體目標溫度。試驗箱里溫度情況由風管中的電加熱器、空調蒸發器、及離心風機的運行情況決策。環境試驗箱運行房間內選用強制性軸流式“散性”式回圈風運行，能夠進一步提高高低溫測試儀器運作的起伏度、精密度等主要參數。
